التطبيقات الكهربائية للأندرويد : محاكاة وتحليل الدارات

يسرّني أن تكون هذه السلسلة أول ما أنشره على موقعي الشخصي ، والتي تطرح للمرة الأولى في المواقع العربية ، فهي محور الاهتمام الأساسي لأي طالب هندسة أو مهتم.
هذه السلسة موجهة بشكل خاص لنظام الأندرويد ، أي أن كافة التطبيقات سوف تكون بامتداد apk ، فاختياري للأندرويد هنا ليس عبثاً ، وإنما لانتشاره وقوته وكفاءته في دعم كافة الاختصاصات والمجالات .
كلّي أمل أن تساهم هذه السلسلة في تسهيل المواد الكهربائية و تعميق الفهم والتجربة العملية.

1 – تطبيقنا الأول هو Every Circuit :
تطبيق مشهور ومعروف لنظام الأندرويد ، يمكننا من تصميم وتجريب الدارات مباشرة على الجهاز النقال مهما كانت مواصفاته أو ذاكرته ، مع حل الدارة و مشاهدة جهة حركة التيار ، قيمة التيار في كل فرع ، قيمة الكمون في كل عقدة :

و تغيرات الكمون مع الزمن :

و محاكاة حالات الطنين :

محاكاة حالات القص والتحديد:

محاكاة كافة البوابات المنطقية (AND , NAND , OR , NOR , XOR , NXOR , NOT ) :

محاكاة عمل مختلف أنواع الترانزستورات :

محاكاة عمل مختلف أنواع الديودات :

قائمة بأشهر العناصر التي يدعمها التطبيق :
منبع جيبي ، منبع جهد مستمر ، منبع تيار ، مقاومة ، مكثف ، ملف ، مقاومة متغيرة ، محولة ، ديود ، ديود زينر ، ديود ضوئي LED ، ترانزستور ( بنوعيه ) ، ترانزستور حقلي ( بنوعيه ) ، كافة البوابات المنطقية ..
يتميز هذا التطبيق بكونه الأسهل من ناحية التعامل ، والأكثر سرعة على الأندرويد ، عنّي شخصيا أفضله عن باقي التطبيقات .

رابط التطبيق على الماركت :
EveryCircuit On Google Play

2- تطبيقنا الثاني هو Droid Tesla Pro :

شبيه التطبيق السابق لكنه أكثر تقدما و أكثر دقة من التطبيق السابق ، يتميز بوجود دارات متقدمة والعدادات وشاشات 7segments :



رابط التطبيق على الماركت :
Droid Tesla On Google Play

3- التطبيق الثالث هو iCircuit :

مايميز هذا التطبيق هو الدارات المجهزة الموجودة فيه، كالقلابات Flip flops والعدادات وعدة ICs أخرى ..

رابط التطبيق على الماركت :
iCircuit On Google Play

4- تطبيق FouSE-Fourier Series Expansion :

تطبيق رائع جدا لمن لايعرف ماهي فائدة سلسلة فورييه ، عن نفسي لم أفهمها إلا بعد أن جربت هذا التطبيق .
يمكننا هذا التطبيق من محاكاة سلسلة فورييه على كافة أنواع الإشارات التي تعملناها خلال دراستنا .. و من هذه الإشارات :

رابط التطبيق على الماركت :
FouSE-Fourier Series Expansion On Google Play

5- تطبيق Elektor Analog Toolbox :

من أهم التطبيقات على الإطلاق ، يمثل هذا التطبيق مادة نظرية الدارات ، ولعل أول مايتبادر لذهننا .. رباعيات الأقطاب ، والحالات العابرة ..
سأبدأ بصورة القائمة الأولى من التطبيق :
◄القائمة الأولى :

نلاحظ الإمكانيات الرائعة لهذا التطبيق ،
حساب الممانعات والمسايرات ، حساب ترددات الطنين التسلسلي والتفرعي :

تحويل شكل رباعيات الأقطاب من Pi الى T وبالعكس :

حساب سعة المكثف :
◄القائمة الثانية :

اختزال رباعيات الأقطاب :

◄القائمة الثالثة :

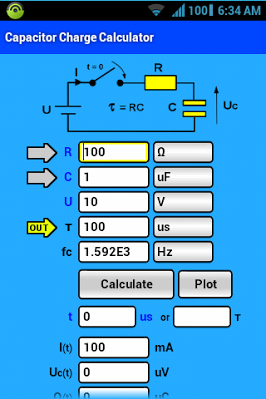

نلاحظ في هذه القائمة الحالة العابرة :

◄القائمة الرابعة :

رابط التطبيق على الماركت :
Elektor Analog Toolbox On Google Play
